Directrices de selección

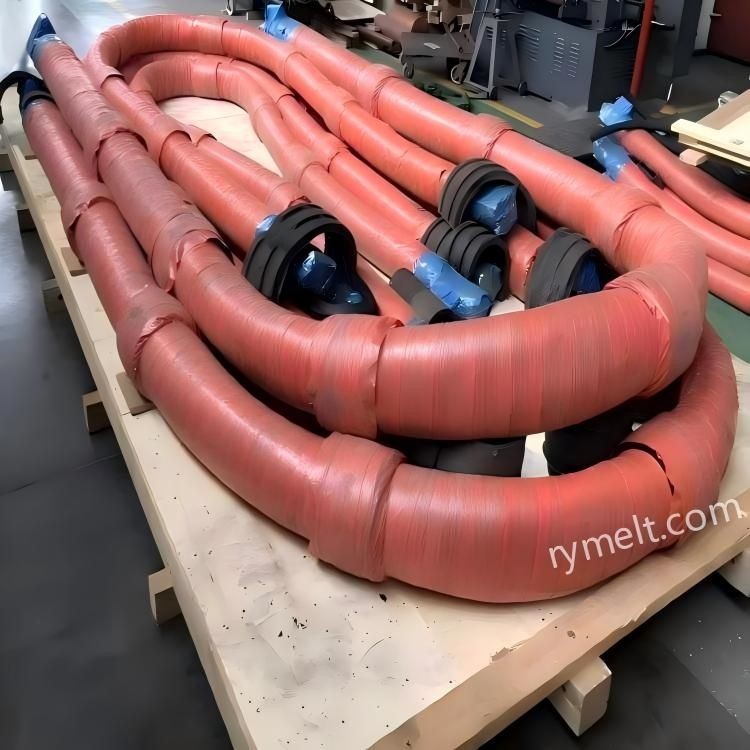

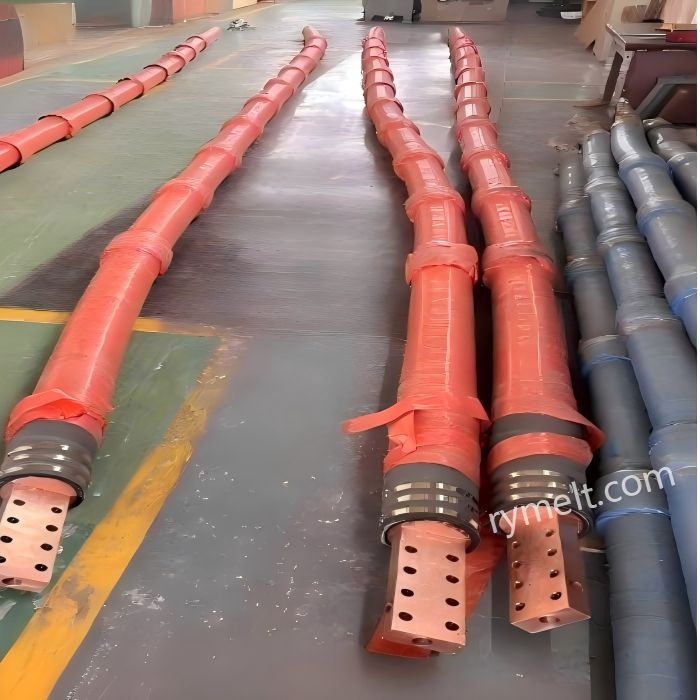

Los cables-refrigerados por agua son-productos personalizados no estándar. Los clientes deben proporcionar parámetros técnicos precisos al realizar un pedido. Los siguientes son los factores clave de selección:
1. Área de sección transversal-del conductor (sección transversal-nominal, mm²)
Este es el parámetro más crítico de un cable-enfriado por agua, ya que determina su capacidad de carga-actual. El área de la sección transversal-se selecciona en función de la corriente nominal del lado secundario-del transformador del calefactor. La gama estándar abarca desde 25 mm² hasta 7000 mm². Para los hornos de arco eléctrico, los cables de sección transversal grande- suelen estar en el rango de 2000 mm² a 8000 mm². Principio de selección: el área de sección transversal-corresponde directamente a la corriente. Una sección transversal más grande significa mayor capacidad de carga de corriente, pero también un cable más pesado y un radio de curvatura más grande. El cliente conoce mejor el valor de corriente secundaria de su transformador y convertirlo a la sección transversal requerida es el enfoque más confiable.
2. Capacidad de carga-actual (corriente nominal, A)
Estrechamente relacionado con el área de sección transversal-, este es el límite superior de corriente para un funcionamiento seguro a largo plazo-. Después de que el cliente proporcione la corriente nominal del lado secundario-del transformador, se puede recomendar el área de sección transversal-adecuada en consecuencia.
3. Longitud (m)
La longitud de un cable-enfriado por agua depende de la distancia de instalación real entre la barra colectora-enfriada por agua y el brazo del electrodo auto-conductor del horno. Demasiado tiempo aumenta la impedancia y el costo; demasiado corto puede causar tensión de tracción y daños a los terminales. El método más preciso es fabricar-la longitud a medida según los planos de instalación del cliente o las medidas-in situ.
4. Parámetros del agua de refrigeración
Los cables-enfriados por agua dependen de la circulación interna de agua para eliminar el calor, por lo que la presión y el caudal del agua son fundamentales. Los estándares de la industria exigen que la manguera exterior resista una presión de trabajo de agua de al menos 0,6 MPa, y los productos de alta-calidad alcanzan más de 0,8 MPa. Los caudales típicos de agua de refrigeración oscilan entre 5 y 15 litros por minuto por cable, dependiendo del área de la sección transversal.
5. Tipo de terminal y posiciones de entrada/salida de agua
Los terminales de un cable-enfriado por agua vienen en varios tipos de interfaz que deben coincidir con el equipo del cliente. Los tipos comunes incluyen:

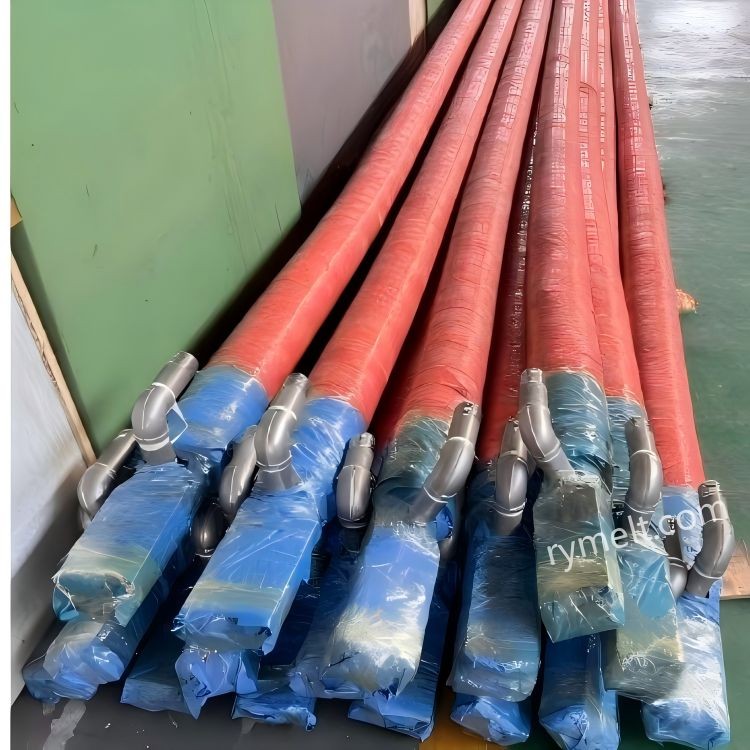

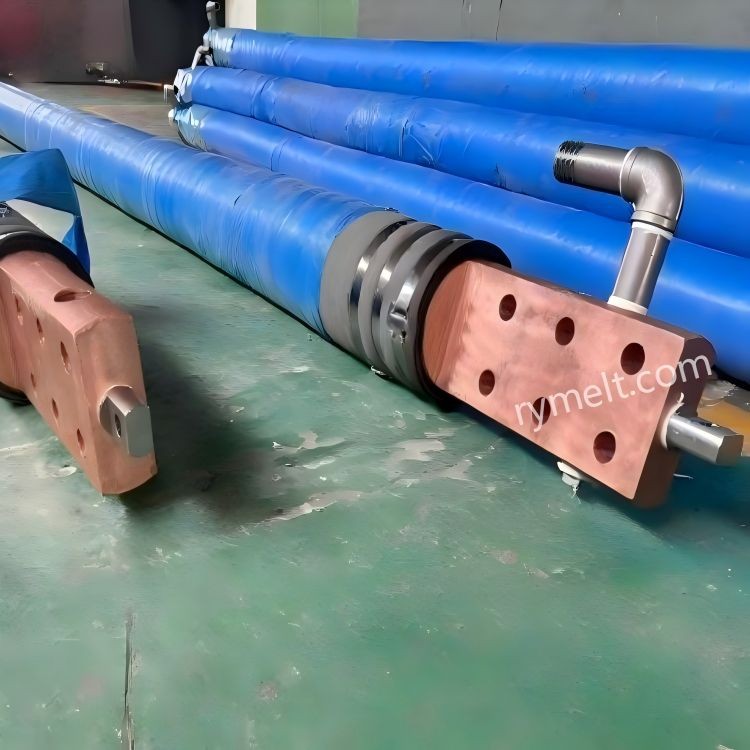

Tipo de brida plana: se conecta al equipo mediante una placa de brida
Tipo acampanado (boca de campana): utiliza una superficie cónica con un mecanismo de bloqueo de tuerca, gran área de contacto, buen efecto de sellado
Tipo de terminal giratorio: la interfaz puede girar, lo que facilita-la instalación en el sitio y el ajuste del ángulo.
Posiciones de entrada/salida de agua: pueden ubicarse en el costado del terminal, en la cara de la brida o en la cara del extremo del terminal, a determinar según el diseño del equipo del cliente.
6. Radio mínimo de curvatura (mm)
Los cables-enfriados por agua se doblan cuando el horno se inclina durante el funcionamiento. La flexión no debe exceder el límite del cable. El cliente debe proporcionar el radio de curvatura requerido según el espacio de instalación y el proveedor diseñará en consecuencia. Un radio de curvatura demasiado pequeño puede dañar el conductor interno o la manguera exterior.
7. Requisitos de resistencia a la tracción
Además de conducir electricidad y agua, los cables-enfriados por agua también soportan tensión mecánica. Los estándares de la industria especifican una tensión de prueba de 15 kN para una sección transversal-nominal de 200 mm², y por cada 100 mm² adicionales, la tensión de prueba aumenta en 5 kN.
Precauciones de pedido (información que el cliente debe proporcionar al realizar un pedido)
1. Proporcionar datos técnicos básicos completos:tipo y capacidad del horno (EAF/LF/horno de arco sumergido y el tonelaje correspondiente), corriente nominal del lado secundario-del transformador (determina la sección transversal-del cable), longitud total requerida del cable (según los dibujos o mediciones en-el sitio), tipo de interfaz del equipo (brida/acampanada/tipo giratorio), requisitos de posición de entrada/salida de agua (lateral/cara de la brida/cara del extremo).
2. Especificar el material del conductor y los requisitos del proceso:tipo de conductor (el alambre esmaltado es superior al alambre de cobre desnudo, con una vida útil de 1,5 a 2 veces mayor que el alambre de cobre desnudo), tratamiento de superficie (el estañado mejora la resistencia a la corrosión y la conductividad), material de la abrazadera (acero inoxidable o cobre), proceso de fabricación del terminal (no requiere puntos de soldadura, ni contactos, formación de una sola-pieza).
3. Confirme los parámetros del sistema de enfriamiento:requisito máximo de presión de trabajo del agua (normalmente no menos de 0,6 MPa), requisito de caudal de agua de refrigeración (coincidido con la sección transversal). Los cables-enfriados por agua deben someterse a una prueba de presión hidrostática antes de salir de fábrica, con un estándar de prueba de presurización de 1,3 a 1,5 veces la presión de trabajo y mantenerlos durante 30 minutos sin fugas.
4. Confirme los detalles de la instalación y la interfaz:Antes de confirmar el pedido, verifique cuidadosamente los dibujos de interfaz de ambos extremos del cable para asegurarse de que coincidan con las dimensiones de las-bridas o conectores del equipo en el sitio. Confirme el método de colocación y fijación del cable en el equipo. Si es necesario, sugiera al cliente que proporcione un cable viejo desechado como muestra; fabricar según una muestra real es la forma más segura de evitar errores de especificación.
5. Aclarar los estándares de entrega y aceptación:acordar el plazo de entrega (los cables-enfriados por agua no-son productos personalizados estándar, por lo que se debe reservar un período de producción razonable), los requisitos de embalaje (a prueba de humedad-, golpes-y aplastamientos-), criterios de aceptación (inspección dimensional, inspección visual, informe de prueba hidrostática).

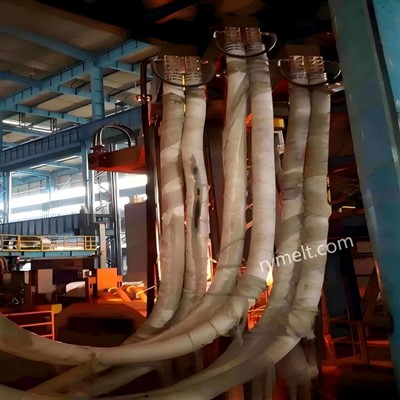

6. Considere la estrategia y garantía de repuestos:Los cables-enfriados por agua se encuentran entre las piezas consumibles-de desgaste más rápido en el sistema de red corta. Se recomienda que los clientes mantengan en stock al menos uno o dos cables de repuesto de cada especificación común para hacer frente a fallas repentinas. Aclare el período de garantía (normalmente de 6 a 12 meses) y el método de manipulación durante el período de garantía.
