¡Hola! Como proveedor de transformadores de potencia, he visto de primera mano la importancia de comprender las pérdidas en un transformador de potencia. No se trata sólo de mantener las luces encendidas; se trata de asegurarnos de que utilizamos la energía de la manera más eficiente posible. Entonces, profundicemos en cuáles son estas pérdidas y por qué son importantes.
Tipos de pérdidas en un transformador de potencia
1. Pérdidas de cobre
Las pérdidas del cobre, también conocidas como pérdidas I²R, son probablemente el tipo de pérdidas más conocido en un transformador de potencia. Estas pérdidas ocurren en los devanados del transformador. Verá, los devanados están hechos de cobre (de ahí el nombre) y cuando la corriente fluye a través de ellos, hay resistencia. Según la ley de Ohm, la pérdida de potencia (P) es igual al cuadrado de la corriente (I) multiplicado por la resistencia (R), es decir, P = I²R.
Cuanta más corriente fluye a través de los devanados, mayores son las pérdidas en el cobre. Es por eso que los transformadores están diseñados para funcionar con una carga óptima. Si la carga es demasiado alta, la corriente aumenta y también las pérdidas en el cobre. Por ejemplo, en unTransformador reductor, si el lado secundario está sobrecargado, la corriente en los devanados aumentará, lo que provocará mayores pérdidas en el cobre.
2. Pérdidas de hierro
Las pérdidas de hierro son un poco más complejas. Se componen de dos componentes: pérdidas por histéresis y pérdidas por corrientes parásitas.
Pérdidas por histéresis: Estas pérdidas se producen debido a las propiedades magnéticas del material del núcleo. Cuando el campo magnético en el núcleo cambia de dirección (lo que ocurre constantemente en un transformador de CA), los dominios magnéticos en el material del núcleo tienen que realinearse. Este proceso de realineación consume energía y esa energía se pierde en forma de calor. La cantidad de pérdida por histéresis depende del tipo de material del núcleo. Por ejemplo, el uso de acero al silicio de alta calidad puede reducir las pérdidas por histéresis porque tiene mejores propiedades magnéticas.
Pérdidas por corrientes de Foucault: Las corrientes parásitas se inducen en el núcleo del transformador cuando cambia el campo magnético. Estas corrientes fluyen en trayectorias circulares dentro del núcleo y provocan una pérdida de energía en forma de calor. Para reducir las pérdidas por corrientes parásitas, el núcleo suele estar formado por láminas laminadas. Estas laminaciones aumentan la resistencia del núcleo al flujo de corrientes parásitas, reduciendo así las pérdidas.
3. Pérdidas perdidas
Las pérdidas perdidas son un pequeño problema: todos estos términos se refieren a pérdidas que no encajan perfectamente en las categorías de pérdidas de cobre o hierro. Son causadas por flujos de fuga que interactúan con las partes estructurales del transformador, como el tanque, los pernos y otros componentes metálicos. Estos flujos inducen corrientes en estas partes, lo que provoca pérdidas de energía. Las pérdidas parásitas pueden ser difíciles de calcular con precisión, pero pueden tener un impacto significativo en la eficiencia general del transformador.
Impacto de las pérdidas en el rendimiento del transformador
Las pérdidas en un transformador de potencia tienen varias implicaciones para su desempeño y operación.
Eficiencia
La eficiencia es una métrica clave para cualquier transformador de potencia. Se define como la relación entre la potencia de salida y la potencia de entrada. Las pérdidas que hemos discutido anteriormente reducen la eficiencia del transformador. Por ejemplo, si un transformador tiene altas pérdidas de cobre, se desperdicia más energía de entrada en forma de calor y hay menos energía disponible en la salida. Esto significa que el transformador tiene que extraer más energía de la fuente para entregar la misma cantidad de energía a la carga, lo que no sólo es ineficiente sino que también aumenta los costos operativos.
Aumento de temperatura
Las pérdidas en un transformador se disipan en forma de calor. Si las pérdidas son demasiado altas, la temperatura del transformador aumentará. Un aumento excesivo de temperatura puede dañar el aislamiento de los devanados y el núcleo, reduciendo la vida útil del transformador. Por eso los transformadores están equipados con sistemas de refrigeración, como radiadores o sistemas enfriados por aceite, para mantener la temperatura dentro de un rango seguro.
Regulación de voltaje
Las pérdidas también pueden afectar la regulación de voltaje de un transformador. La regulación de voltaje es el cambio en el voltaje de salida desde condiciones sin carga hasta condiciones de carga completa. Las pérdidas en el cobre, en particular, pueden provocar una caída en el voltaje de salida a medida que aumenta la carga. Esto se debe a que la caída de voltaje en los devanados debido a la resistencia aumenta con la corriente. Una mala regulación de la tensión puede provocar problemas en las cargas conectadas, como una reducción del rendimiento o daños en los equipos eléctricos.
Minimizar las pérdidas en transformadores de potencia
Como proveedor de transformadores de potencia, siempre buscamos formas de minimizar las pérdidas en nuestros transformadores. Aquí hay algunas estrategias que utilizamos:
Materiales de alta calidad
Es fundamental utilizar materiales de alta calidad para los devanados y el núcleo. Para los devanados utilizamos cobre de baja resistencia para reducir las pérdidas del cobre. Para el núcleo, utilizamos acero al silicio de alta calidad para minimizar la histéresis y las pérdidas por corrientes parásitas.
Diseño óptimo
El diseño del transformador juega un papel importante en la reducción de pérdidas. Diseñamos cuidadosamente el tamaño y la forma de los devanados y el núcleo para garantizar que el flujo magnético se distribuya uniformemente y que se minimice la resistencia de los devanados. También prestamos atención al diseño del sistema de refrigeración para garantizar que el calor generado por las pérdidas se disipe de forma eficaz.
Gestión de carga
Una adecuada gestión de la carga es fundamental para reducir las pérdidas. Recomendamos que nuestros clientes operen sus transformadores en o cerca de su carga óptima. La sobrecarga de un transformador puede aumentar significativamente las pérdidas de cobre, mientras que la carga insuficiente también puede generar ineficiencias.
Conclusión
Comprender las pérdidas en un transformador de potencia es crucial para cualquier persona involucrada en la industria eléctrica. Ya sea usted un ingeniero que diseña un sistema de energía o un administrador de instalaciones que busca reducir los costos de energía, saber cómo ocurren estas pérdidas y cómo minimizarlas puede marcar una gran diferencia.

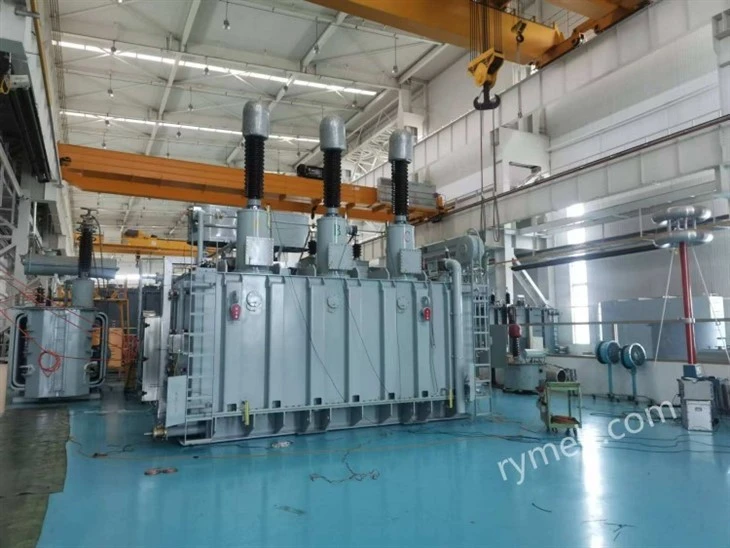

Si está buscando un transformador de potencia, ya sea unTransformador reductoro unTransformador elevador, estamos aquí para ayudar. Disponemos de una amplia gama de transformadores de alta calidad que están diseñados para minimizar las pérdidas y maximizar la eficiencia. Contáctenos para discutir sus requisitos específicos y trabajemos juntos para encontrar la solución perfecta para sus necesidades de energía.
Referencias
- Fundamentos de maquinaria eléctrica por Stephen J. Chapman
- Análisis y diseño de sistemas de energía por J. Duncan Glover, Mulukutla S. Sarma y Thomas J. Overbye
